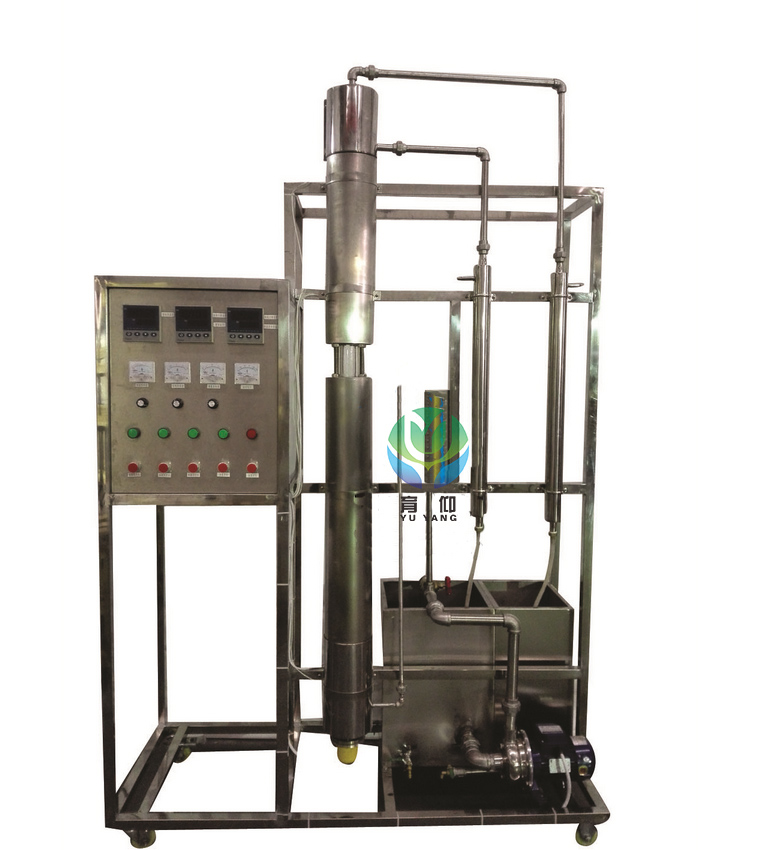

YUY-HY126單管升膜蒸發實驗裝置

分 項	說 明
裝置功能	觀察流體水在升膜蒸發器內的流動狀態（泡狀流、彈型流、攪拌流和環狀流）。 測量在不同流型下的對流傳熱系數及蒸汽的干度。
設計參數	傳熱系數：1000-5000 ( w/m.2.oC)。液體流量：4~40L/h、常壓操作。
公用設施	水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。 電：電壓AC220V，功率2.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：清潔自來水，外配設備：無。
主要設備	304不銹鋼預熱釜：功率2.0KW，可調，帶保溫層。 304不銹鋼加熱段：φ22*750mm，功率0.2KW可調，帶保溫層。 玻璃觀測段 長度100mm高硼硅玻璃視窗。 304不銹鋼測量段：φ18*500mm，功率0.2KW可調，帶保溫層。 304不銹鋼液體冷卻器：列管冷凝器，換熱面積0.1m2 。 304不銹鋼蒸汽冷凝器：列管冷凝器，換熱面積0.1m2 。 LZB-10轉子流量計：流量范圍6～60L/h 。 不銹鋼離心泵 1臺。 不銹鋼水箱 1臺。 冷卻水出口溫度 1支。 主體溫度、壁面溫度熱電偶3支。 宇電AI702M多路數字溫度顯示儀。 宇電AI518溫度控制儀（帶手動功能）。 304不銹鋼儀表柜：測控、電器設備在實驗架上。 304不銹鋼材質框架1500*500*2000mm(長×寬×高)，帶腳輪及禁錮腳。
測控組成	變量	檢測機構	顯示機構	執行機構
	液體溫度	Pt100鉑電阻	數字溫度儀	無
	預熱溫度	Pt100鉑電阻	數字溫度控制儀	固態調壓模塊
	液體流量	轉子流量計	流量計就地顯示	管路出口閘閥（手動）
