PLC控制變頻器功能參數設置與操作

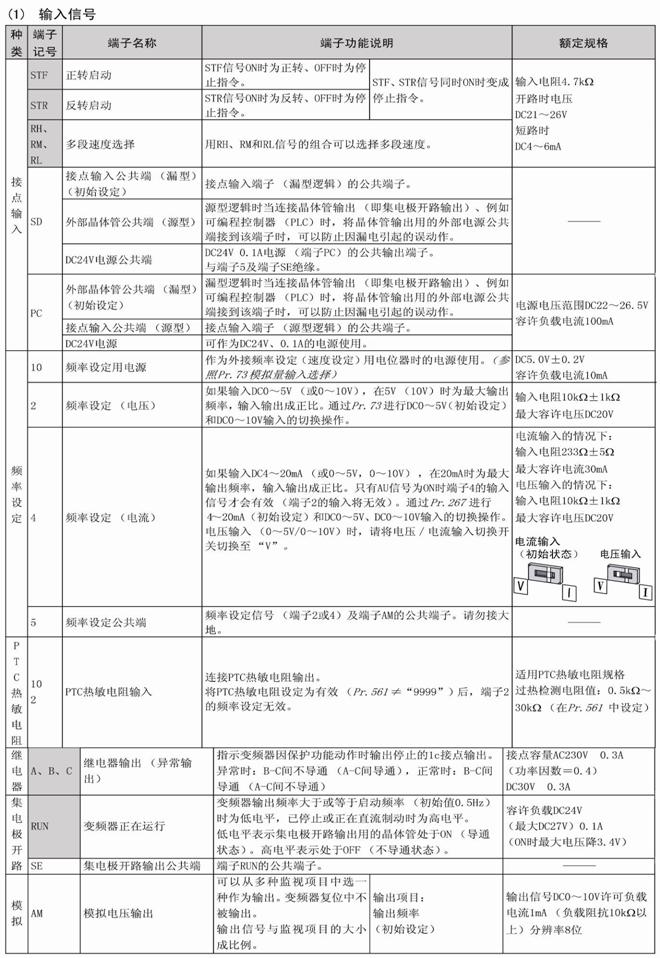

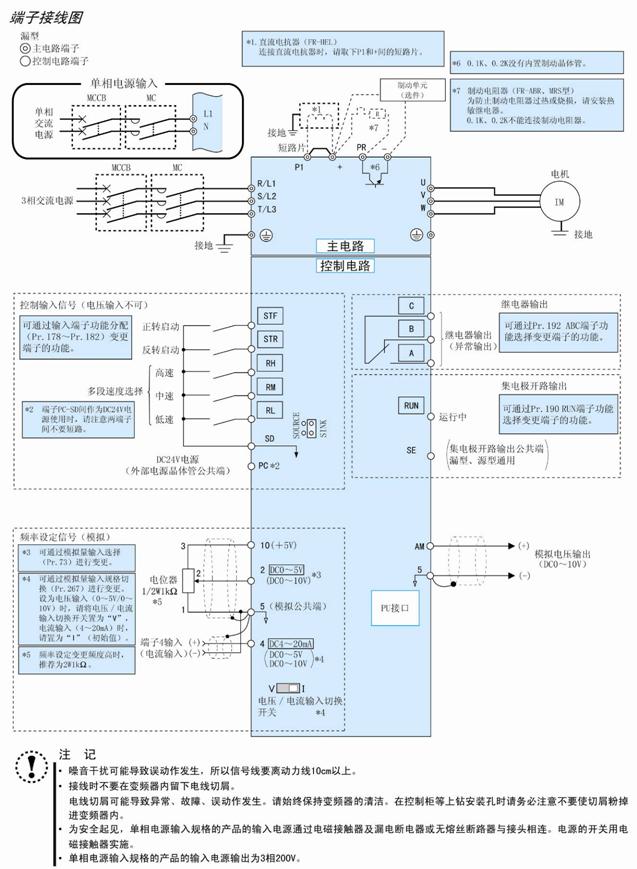

標準控制電路端子

部分的端子可以通過Pr.178～Pr.182、Pr.190、Pr.192 （輸入輸出端子功能選擇）選擇端子功能。
注　記:
請正確設定Pr.267 和電壓／電流輸入切換開關，輸入與設定相符的模擬信號。
若將電壓／電流輸入切換開關設為“I”（電流輸入規格）進行電壓輸入，若將開關設為“V”（電壓輸入規格）進行電流輸入，可能導致變頻器或外部設備的模擬電路發生故障。
