RC正弦波振蕩器--模擬電路及晶閘管應用

一．實驗目的
1．進一步學習RC正弦波振蕩器的組成及其振蕩條件。
2．學會測量、調試振蕩器。
二．實驗原理
從結構上看，正弦波振蕩器是沒有輸入信號的，帶選頻網絡的正反饋放大器。若用R、C元件組威選頻網絡，就稱為RC振蕩器，一般用來產生lHz～1MHz的低頻信號。
1．RC移相振蕩器
電路型式如圖18-1所示，選擇R＞＞R_i。

圖18-1 RC移相振蕩器原理圖
振蕩頻率

起振條件放大器 A的電壓放大倍數

電路特點簡便，但選頻作用差，振幅不穩，頻率調節不便，一般用于頻率固定且穩定性要求不高的場合。
頻率范圍幾赫～數十千赫。
2．RC串并聯網絡（文氏橋）振蕩器
電路型式如圖18-2 所示。
振蕩頻率

起振條件

電路特點可方便地連續改變振蕩頻率，便于加負反饋穩幅，容易得到良好的振蕩波形。

圖18-2 RC串并聯網絡振蕩器原理圖
注：本實驗采用兩級共射極分立元件放大器組成RC正弦波振蕩器。
三．實驗設備與器件
1．＋12V直流電源；
2．函數信號發生器；
3．雙蹤示波器（自備）；
4．頻率計；
5．直流電壓表；
6．實驗模塊
四．實驗內容
1．RC串并聯選頻網絡振蕩器
（1）按圖18-3組接線路。
（2）斷開RC串并聯網絡，測量放大器靜態工作點及電壓放大倍數。
（3）接通RC串并聯網絡，并使電路起振，用示波器觀測輸出電壓U₀波形，調節R_f使獲得滿意的正弦信號，記錄波形及其參數。
（4）測量振蕩頻率，并與計算值進行比較。
（5）改變R或C值，觀察振蕩頻率變化情況。
（6）RC串并聯網絡幅頻特性的觀察
將RC串并聯網絡與放大器斷開，用函數信號發生器的正弦信號注入RC串并聯網絡，保持輸入信號的幅度不變（約3V），頻率由低到高變化，RC串并聯網絡輸出幅值將隨之變化，當信號源達某一頻率時，RC串并聯網絡的輸出將達最大值（約1V左右）。且輸入、輸出同相位，此時信號源頻率為

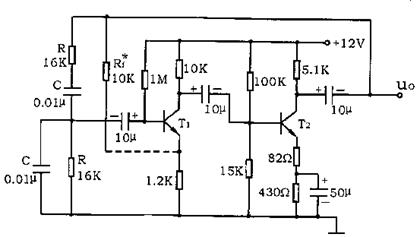

圖18-3 RC串并聯選頻網絡振蕩器
五．實驗總結
1．由給定電路參數計算振蕩頻率，并與實測值比較，分析誤差產生的原因。
2．總結三類RC振蕩器的特點。
六．預習要求
1．復習教材有關三種類型RC振蕩器的結構與工作原理。
2．計算三種實驗電路的振蕩頻率。
3．如何用示波器來測量振蕩電路的振蕩頻率。
