基于單片機原理的單相用電器檢測裝置分析

本文提出的這種基于單片機控制系統的單相用電器檢測裝置，價值成本低，消費者通過此裝置對家中的用電器進行實時監控，以便讓消費者了解自己的用電情況，以達到預防火災和提醒消費者節約用電的目的。這對于當前社會上所普遍倡導的低碳環保、節能減排有一定的促進作用。
1 基于單片機原理的單相用電器檢系統概述
以STC12C5A60S2 單片機為控制核心，設計并制作一個可根據電源線的電參數信息分析用電器類別和監測其工作狀態的分析裝置。該裝置有兩種模式，通過矩陣鍵盤進行切換。在學習模式下，測試并存儲各單件電器在各種狀態下用于識別電器及其工作狀態的特征參量；在分析監測模式下實時指示用電器類別和工作狀態。所有的測量參數均在液晶顯示屏上實時顯示。
2 檢測電路的設計
因?yàn)椴煌秒娖鞯碾娏髦凳遣灰粯拥模虼耍瑸榱藱z測從50MA 到10A 左右的電流，我們采用PZEM- 004T 交流多功能通訊模塊來測量。
PZEM- 004T 交流多功能通訊模塊的功能：
（1）測量用電器電壓、電流、有功功率、電量等數據。
（2）具有電量的按鍵清零功能。
（3）具有掉電不丟失功能，保存掉電之前所測量的電量。
（4）其串口通信功能，可通過轉接板與單片機通信，讀取并設置其參數。
（5）自帶軟件，可由單片機與主機通信并將實時檢測的數據直觀地反映到軟件上。
3 特征參量設計分析
分析、預篩選：經過對多種參量進行多次測試，本系統篩選出了電壓、電流、功率3 個具有代表性且穩定易測的特征參量，但是僅通過三個獨立特征量不足以表達用電器的類型，不同環境下電壓和電流值都是不同的，因此我們把三種特征參量結合在一起，計算用電器的阻抗，進而確定是哪種用電器。
電容器的容抗是：Xc=- j1/(ωC) ；
電感的感抗是：Xl=jωL；
總的電抗是：X=jωL- j1/(ωC) ；
總阻抗是：Z=r+jX=R+jωL- j/(ωC)。
實驗：每種用電器的阻抗值都是一定的，它不隨電壓電流改變而改變，因此阻抗是特征參量最合適的選擇。把各用電器分別接入電路，求得其電流、電壓值，然后計算其電阻，求取兩兩、三三……并聯后共128 個所得電阻計入單片機。這樣單片機可以根據接入電路的總電阻值來區分用電器的工作狀態。然后與用電器的理論值作對比，來驗證分析的正確性。
4 功能實現

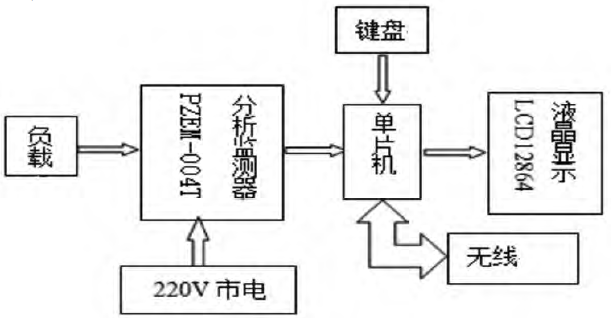

通電負載的火線纏繞在PZEM- 004T 交流多功能通訊模塊的線圈上，用以檢測用電器的各種參數，并由串口通訊的方式把信息傳輸給單片機，單片機通過按鍵可以實現兩種功能的轉換：學習功能對于傳輸?shù)絾纹瑱C(jī)的數據進行學習儲存。檢測功能對于數據進行分析對比，查找出儲存在單片機中的與傳來數據匹配的用電器參數，并把這種參數和用電器的名稱表現在液晶顯示屏上。裝置流程框圖如圖1 所示。

圖1 裝置流程框圖
5 結語
本文研究了一種檢測單相用電器的檢測裝置，此裝置最大的亮點在于具有學習功能，對于新型用電器只需要進行一次簡單的學習，下一次使用用電器的時候就可以分析出此用電器的電參數。并且此裝置還具有藍牙通訊功能，可與手機連接把數據直接發送到手機上。經實驗驗證，此裝置具有很強的穩定性和可靠性。
