智能樓宇內電纜布線施工技術

1 智能樓宇建筑群線纜布線
1. 1 地下管道電纜敷設
第一，敷設地下管道電纜的塑料外護套會因溫度過低變硬，在牽引敷設時容易損壞，產生裂痕等現象，因此在寒冷地區或氣溫過低的季節，不宜敷設塑料外護套的管道電纜。智能小區的管道長度較短，電纜對數不多，應盡可能采用機械方式牽引電纜。為了減少對電纜外護套的磨損，加快牽引電纜的速度，在管孔內的電纜外護套上宜采用石蠟油、滑石粉等潤滑劑進行涂抹，以減少摩擦阻力。地下管道電纜應盡量連續多段敷設，一段牽引的最大長度應根據電纜線對多少、芯線線徑、電纜單位長度重量以及管道路由的具體情況考慮，一般不宜超過500 m。敷設管道電纜時應有防潮措施，必須保持現場無積水，入孔內干燥。
第二，管道電纜的安排布置和敷設后的工作管道電纜敷設完畢后，應檢查電纜在管孔內是否平直，有無明顯刮痕和損傷，電纜在人孔或手孔中的位置是否正確，排列是否整齊妥善。管道電纜在引出管孔的150mm 以內不應有彎曲，應按設計要求堵塞穿放電纜管孔四周的空隙。
1. 2 架空電纜施工
利用架空桿路( 分為通信專用桿路和與其他系統合用桿路兩種) 懸掛電纜有非自承式和自承式兩種方式。
首先，非自承式架空電纜的結構是以全塑電纜為主。由于非自承式架空電纜需要將吊線和電纜分成兩次敷設，施工程序較多，施工中應注意以下要求:
第一，裝設電纜吊線夾板。
第二，裝設電纜吊線。
第三，掛放架空電纜，有定滑輪托掛法和預掛電纜掛鉤法。
其次，自承式架空電纜的施工。
第一，自承式架空電纜布放施工一般采用定滑輪牽引法。
第二，布放自承式架空電纜的方法要正確，不得將電纜盤倒置，以免造成電纜扭花較多的現象。
第三，自承式架空電纜在電桿上裝設吊線夾板的位置，在整段路由上應始終一致，盡量使電纜在電桿上平直、整齊而美觀。
第四，自承式架空電纜的垂度，應根據通信線路所在地區的氣象條件來確定，電纜布放后，必須收緊到一定垂度。
第五，自承式架空電纜所用的安裝鐵件和附件應完整無損傷，安裝要求符合規定，牢固可靠，保證切實有效，具有標準規定的機械強度。
1. 3 墻壁電纜施工
敷設墻壁電纜前，應根據設計文件要求檢查電纜，確定無誤時，才能敷設。墻壁電纜的各種終端和中間支持物應裝設牢固、穩定可靠，嚴禁用木塞固定電纜，要求線纜橫平豎直、整齊美觀。墻壁電纜的路由和位置應盡量隱蔽安全、平直短捷，既要保證線纜正常運行，又要盡量不影響建筑物的美觀。
2 智能樓宇信息插座的端接與安裝
2. 1 信息模塊的端接
首先，信息模塊的端接要求。
第一，雙絞線與信息模塊端接采用卡接方式。
第二，線纜低端接后應進行全程測試，以保證正常運行。
第 三，屏蔽雙絞線的線對在與模塊的屏蔽罩進行連接時，應保證360°的接觸，且接觸長度不應小于10mm，以保證屏蔽層的導通性能。在終端連接時，應接線纜統一色標、線對組合和排列順序施工連接。
其次，信息模塊的端接步驟。
第一，使用剝線工具，在距雙絞線電纜末端5 cm處剝除電纜的外皮。
第二，使用雙絞線電纜的抗拉線將電纜外皮剝除至電纜末端10 cm。
第三，按色標順序把4 個線對分別插入模塊的槽帽內。
第四，把模塊的槽帽壓進電纜外皮，順著槽位的方向將4 個線對逐一彎曲。
第五，把線纜及槽帽壓入信息模塊插座，把各線對分別按色標順序壓入信息模塊的槽位內。
第六，使用打線工具加固各線對與信息模塊的連接。
最后，雙絞線跳線的制作。
第一，剪下所需的雙絞線長度，至少0. 6 m，最多不超過5 m。
第二，利用剝線鉗將雙絞線的外皮除去約1. 2 cm。
第三，將雙絞線線對從左向右分開: 橙、綠、藍、棕。
第四，剝開每一對線( 白線在左) ，然后將綠色線和藍色線對調( 遵循EIAlTIA568B 標準) 。
第五，將雙絞線的每一根線依序放入ＲJ － 40 連接器引腳內，注意插到底，直到另一端可以看到銅線芯為止。
2. 2 信息插座的安裝

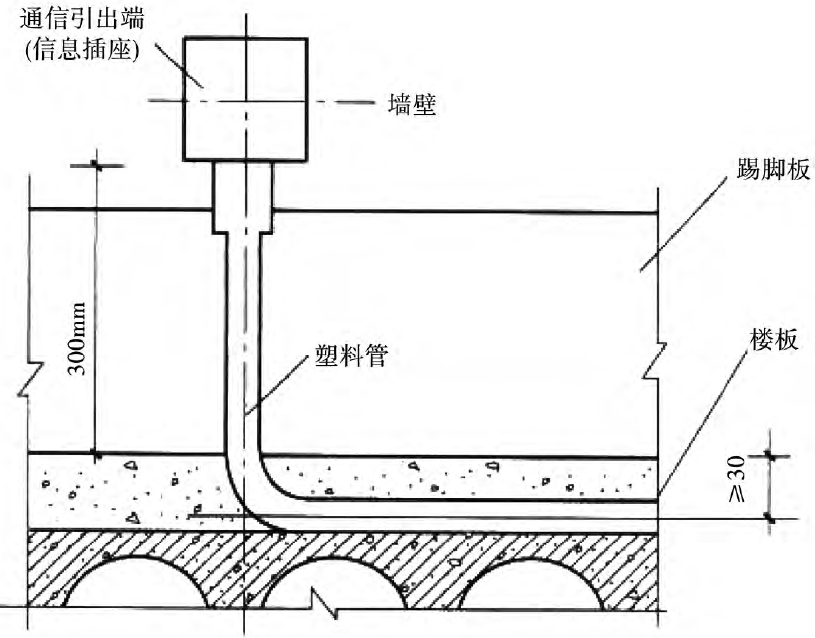

首先，信息插座底盒的安裝，如圖1 所示。安裝在墻上的信息插座，其位置宜高出地面300 mm 左右。

圖1 信息插座底盒的安裝位置示意圖
其次，信息模塊的安裝模塊端接后，就要安裝到信息插座內，以便工作區終端設備的使用。
以下闡述信息模塊的安裝步驟:
第一，將已端接好的模塊卡接在插座面板槽位內。
第二，將已卡接了模塊的面板與暗埋在墻內的底盒接合在一起。
第三，用螺釘將插座面板固定在底盒上。
第四，在插座面板上安裝標簽條。
