課程體系重構的數字電路教學改革研究

數字電路課程是信息類專業的必修核心基礎課程，該門課程在整個專業課程體系中占據非常重要的地位。隨著互聯網信息技術的發展，特別是近年來信息化技術向教育領域的深度融合發展，傳統的教學方式在教學實踐過程中帶來的弊端也越來越明顯。對教師來說，教學方式大多還是采用講授法（即按教材逐章逐節的方式）進行課堂教學，這種方式較為枯燥，學生接受程度不高，且課程實驗的系統性實驗設置少，學生的思維廣度和深度受到限制。對學生來說，學習態度的惰性較為明顯，且由于課堂是按章節漸進的方式進行，學生往往能掌握某個簡單知識點，卻無法自己構造整個課程內容的知識體系框架。在碰到復雜電路系統的時候，學生無法從整體、協作的角度去看待問題，思維方式不夠活躍。如何在新形勢下抓住教育信息化帶來的機遇，深刻反思和改革課程教學，成為高校教育工作者需要正視和重視的命題。
1 相關研究工作
數字電路課程教學改革的命題提出由來已久，許多教育工作者都提出了自己關于這門課程教學改革的思路和實踐，主要集中體現在兩個方面。
在教學內容上，探討前后銜接課程的內容融合教學改革方面。提出將數字電路和EDA課程融合培養學生由基礎學習到創新應用，逐步提高人才質量的方式；通過建立知識地圖將模擬電路和數字電路聯系起來并通過Proteus引入虛擬仿真實驗。
在教學方式上，以改革實驗條件為主，或采用仿真軟件或重新設計實驗系統。提出采用“仿真分析—理論解釋—實例應用”的教學方法、Multisim仿真分析和理論教學相結合的方式以激發學生的學習興趣；提出將Multisim仿真軟件應用到課堂教學中，利用其仿真能力和直觀形象的演示效果以提高教學質量；通過設計一些可以觀察、驗證的常用數字電路系統案例提出“反設計”教學模式，在分析現有系統的基礎上進行擴展設計。
以上這些改革內容大都從教學過程中的某個點切入，力求通過該點的改革和實踐改變數字電路課程的教學現狀。在新形勢下為適應變化需要進行更加徹底的課程改革，需要在更深層次、更大范圍對課程教學方式、教學方法進行研究探討，這就需要對課程進行體系重構。
2 應用型本科院校數字電路課程體系重構的必要性
自2012年“慕課元年”以來，一大批優秀的在線開放課程建立起來，現代化在線教育帶來豐富的在線教學資源，其中不乏名校名師的課程，學生可輕易從網絡平臺上獲取知識。線下的課堂如果還是以傳授為主的教學方式，不僅很難調動學生學習的積極性，也會與在線課程的教學形成強烈對比，學生有可能更不愿意在課堂上認真聽講了。
智能化的新一代工業革命催生“新工科”，《教育部高等教育司關于開展新工科研究與實踐的通知》對當前工程教育提出新的要求，“要開展深化產教融合、校企合作的體制機制和人才培養模式改革研究和實踐”。產教融合、校企合作，對于應用型院校基礎課程來說，就是在平時的教學中更加重視實踐的力量，更加注重在理論教學過程中對學生整體系統思維的開發和引導。
2017年1月，教育部辦公廳發布了2017年教育信息化工作要點，其中明確指出要“組織開展本科高校信息技術與教育教學深度融合的課程體系重構研究和實踐探索，推動核心課程群建設與應用，助推教學改革”。數字電路是傳統信息學科的核心專業基礎課程，我們要充分利用現有的信息教育技術，在課程基本核心知識點不變的前提下，探討如何重構課程知識體系，使得在智能化信息化革命中以不變應萬變，真正實現教育現代化。
3 基于課程體系重構的數字電路課程教學模式

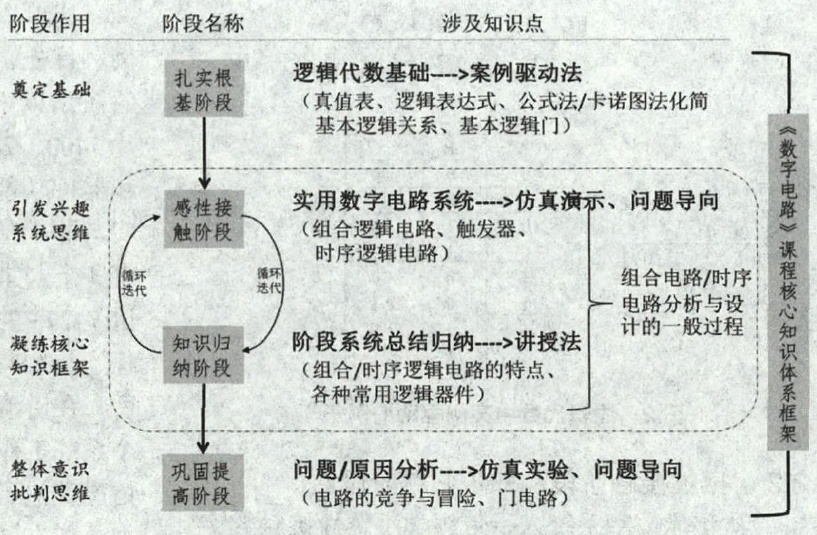

圖1是基于課程體系重構的數字電路課程教學模式，該模式體現以學生為中心的教學理念，著重在整個教學過程對學生興趣的培養、思維的培養以及技能的培養。

圖1基于課程體系重構的數字電路課程教學模式
教學模式中將整個學習階段依次分為4個階段：扎實根基階段、感性接觸階段、知識歸納階段和鞏固提高階段。該模式以案例驅動的方式讓學生獲得最基本的邏輯工具，然后以系統倒推的方式組織知識點。往常的課程內容組織都是以章節為序最終才有完整的數字電路系統，此種教學模式反其道而行之，按照“系統整體—部分分解—提出問題—子部分知識—整體協作—知識歸納—課程框架”的逐層遞進方式，力求在整個教學過程中充分調動學生的學習興趣、培養學生的系統思維能力，幫助學生凝練課程核心概念和構建課程知識體系框架。最后是分析一些特定環境下可能出現的特殊情況，引入關于電路的競爭冒險知識和門電路的組成及選用，以讓學生通過鍛煉形成批判性思維。
3.1扎實根基階段
該階段主要是以案例驅動的方式幫助學生獲得最基本的邏輯基礎知識，這些基礎知識包括真值表、邏輯表達式、最小項、無關項、公式法/卡諾圖法化簡、基本邏輯關系、基本邏輯門等。

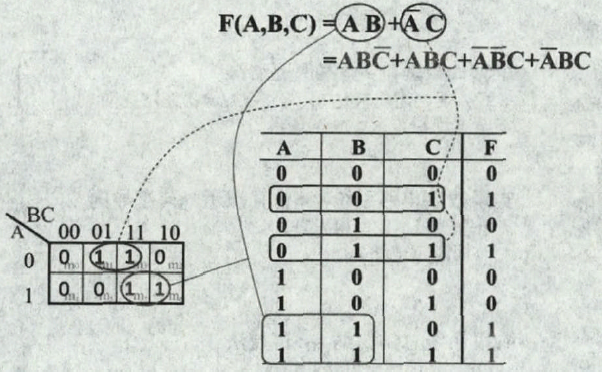

在案例驅動的過程中，可以是所有基礎知識點都用一個案例進行分析，方便學生在對比中進行知識的學習，而摒棄掉那些復雜多余的東西，如講到“最小項”這個概念時，除了指出2變量、3變量、4變量的最小項之外，還要指明最小項與真值表的關系、最小項與邏輯表達式的關系，關系如圖2所示。當講到“卡諾圖”時，可以在之前的例子中再次建立卡諾圖與最小項、真值表和表達式之間的一一對應關系。

圖2 邏輯代數中案例驅動的例子
3.2感性接觸階段和知識歸納階段
從整體數字系統入手帶領學生感性接觸數字電路，將數字電路涉及的知識點用Multisim仿真軟件設計成各種實用有趣的數字電路系統，并將這些系統從簡單到復雜進行排序組成系統序列。
針對每個系統依次進行講解，分析各部分的工作情況，然后講解整個系統的協同工作情況，并抽象出系統中涉及的芯片及對應器件的特點，這是感性接觸階段。在完成單個系統的感性接觸階段后，對該系統進行歸納總結，如組合電路的特點、時序電路的特點、描述方法和工具，這是知識歸納階段。實施過程如圖3所示。

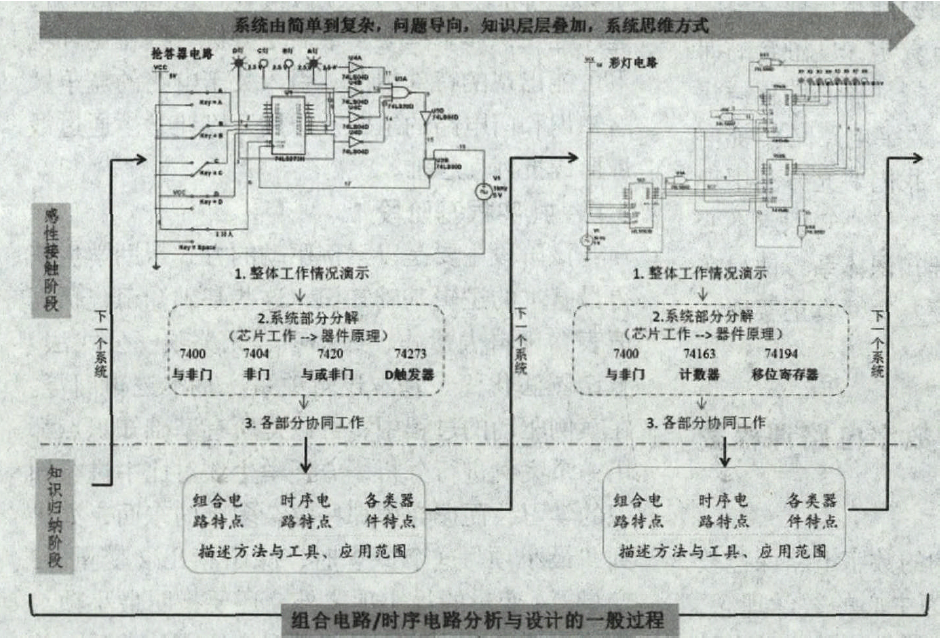

圖3 表明“搶答器電路”和“彩燈電路”兩個系統在系統序列中的教學流程。
從單個系統角度來看，以“搶答器電路”為例。首先，先在課堂上進行電路整體工作情況的演示以引起學生的興趣。其次，對出現的芯片7400、7404、7420、74273分別進行功能介紹和器件功能說明。如講到7400的時候，除了說明與非門的邏輯功能外，還要講7400芯片里面有4個與非門、輸入輸出情況、引腳情況；在講74273的時候，則要說明D觸發器的工作過程、與8D觸發器的關系、器件引腳等情況。最后，在講清楚各個部件的工作原理之后，再就整個系統工作過程，從輸入到輸出，針對每種可能情況，進行仿真分析以鍛煉學生的系統思維能力。如在“搶答器電路”，首先由主持人控制清零，然后由4位選手按下按鍵，誰按下發生什么情況和燈亮、燈不亮等情況要講清楚講明白。
在完成以上的感性接觸階段之后，以問題為導向進行知識點歸納：在這個系統里碰到的組合電路7400、7404和7420，他們共同的特點是什么、輸入輸出的特點是什么、可以用在什么地方；74273跟前面3個有什么不同、輸入輸出特點怎樣。以類似這樣的問題，一步一步引導學生深入分析，最后得出組合電路的電路特點和時序電路的電路特點。
在完成一個系統之后，選取下一個較為復雜的系統，按照上面提到的方法迭代進行。選取的系統由簡單到復雜，碰到的系統不同則器件不同，可歸納得到不同的電路特點。在適當?shù)闹v解過程中，教會學生使用具體的描述方法和工具。所以，在這樣一個一個系統的感性接觸階段和知識歸納階段的迭代推進過程中，關于組合電路特點、時序電路特點、各類器件的特點和描述方法與工具等這些知識是在層層疊加、逐漸深入的，學生的思維方式、分析電路的方式和方法也得到鍛煉。
在完成以上所有系統的分析之后，得到分電路的一般方法。接著以具體生動的例子引導學生完成一般電路系統的設計，按照“功能分解—分步設計—總體整合—模擬仿真—實物驗證”的方式進行，得出設計數字電路系統的一般方法。
3.3鞏固提高階段
以在實驗過程中出現的實際情況為例引出關于電路的競爭冒險問題以及消除險象的方法。在實驗室中用7400實現函數F=AB+BCD+ACD，取B=C=D=1，此時F=A+A，A接實驗箱上的連續脈沖源，使工作頻率盡可能高，從而通過示波器觀察冒險現象。然后，為此電路增加冗余項，觀察增加后示波器的波形情況。
對于門電路部分，以問題導向的形式使學生了解邏輯門電路的內部構造，結合模擬電路部分內容，采用逐層遞推的方式，力求學生能夠掌握典型的與非門TTL門電路的內部構造。
通過以上措施，使學生更加深入地了解數字電路的門電路構造、了解數字電路可能產生的毛刺等冒險現象，教會學生在選用門電路器件的過程中要注重門電路器件的性能，設計邏輯表時要避免產生競爭冒險現象，達到知識的鞏固與提高，提高學生的應用和設計數字電路的能力。
4 構建教學輔助平臺
4.1構建信息化教學平臺
在圖1的教學模式下，顛覆傳統的知識灌輸方式，重要的概念需要學生自己在上課之前就要做好預習，因此必須為數字電路課程構建一個開放的在線課程信息化輔助教學平臺，與課堂教學并行。在該平臺上，以傳統的“邏輯基礎—門電路—組成電路—觸發器—時序電路—電路系統”線路分章、分節、分知識點設置教學課件、教學視頻，方便學生隨時查看。同時，該平臺將課程的核心知識構建起一棵課程核心知識樹，知識樹為每個知識點設置相應鏈接，學生能快速找到自己要搜索的相關資源，通過知識樹，學生能構建起自己的課程核心知識點以及明確知識點之間的關系。

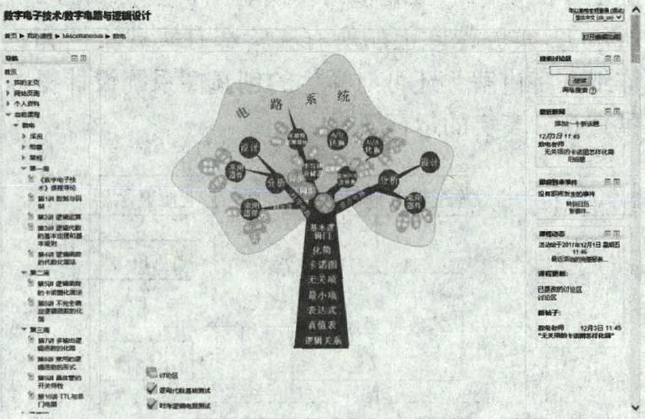

知識樹結構如圖4所示。在該樹上，將課程涉及的核心知識都以樹干、枝干、果實、葉子的形式呈現出來，每個文字部分都是一個鏈接熱點，只要點擊一個位置就能進入相關的知識內容。知識樹的呈現方式，為學生構建課程的知識體系框架。如通常學生都知道數字電路分為組合邏輯電路和時序邏輯電路，觸發器也是一個很常見的概念，那么對于第一次接觸的學生來說可能很快就會忘記它是屬于哪一部分的，但在這棵樹上能一目了然。再比如，“數字電路”涉及很多種不同的器件，如編碼器、譯碼器、數據選擇器、寄存器、計數器等，這些器件歸于哪一類別，樹上的果實結點也一一標明。課程有很多基礎邏輯知識需要掌握，在樹的樹干上也能找到對應的入口。

圖4 信息化教學平臺知識樹結構
通過該課程平臺，可以為老師和學生提供測驗、作業、考試、答疑、討論等教學組織活動，方便教師開展在線指導與測評。針對具體的單個器件特性和完整數字系統，平臺上還保存了大量仿真視頻，輔助學生理解各個不同的常用器件和數字系統。平臺設置討論區，學生可以就學習過程中出現的問題與老師、同學進行線上交流。
4.2構建虛擬仿真實驗教學平臺
2016年，《教育部關于高校深化教育教學改革的指導意見》提出要建設虛擬仿真實驗教學中心，全面推進信息化實踐教學平臺建設，充分利用信息技術實現優質實驗教學資源開放共享[9]。針對單門課程，也有建立虛擬仿真實驗教學平臺的必要性。
強實踐性是數字電路課程的特點，在扎實理論知識的基礎上，一定量的實踐積累能讓學生更好地掌握該門課程的精髓。重構后的教學模式，能極大地調動學生的創作思維，各種新奇想法和創新理念在學生的腦中閃現，設計思路需要在現實應用中才能得到證實。現有的實驗設備主要還是以實驗室實驗器材為主，也有仿真軟件Multisim，但該仿真軟件不僅能用在數字電路上，也能在模擬電路和基礎電路進行仿真[10-12]。因此，對數字電路單獨這門課程來說，現有的仿真軟件針對性不強。

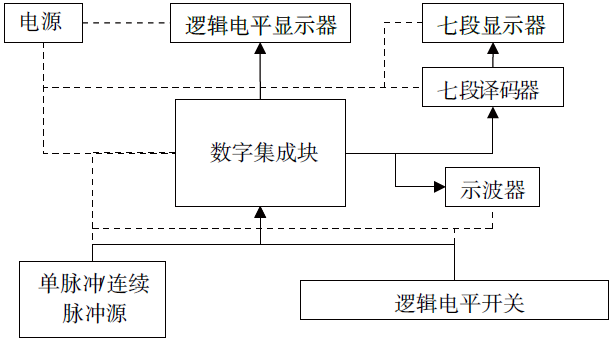

采用虛擬儀器LabView構建基于“數字電路”的虛擬仿真實驗教學平臺，可以針對課程實踐要求，最大限度滿足學生隨時進行數字電路系統創作的要求。在虛擬仿真實驗平臺上（如圖5所示），實驗課堂上的所有實驗都有實現案例和詳細文字講解，還可對學生的創新性系統設計提供直觀、真實的運行效果。

圖 5 數字電路虛擬實驗平臺結構圖
5 結語
基于課程體系重構的數字電路課程教學模式具有傳統教學模式所不具備的亮點。首先，該課程教學模式從問題入手、以興趣引導，能最大限度地調動學生的學習熱情，激發學生進行思考。其次，以數字系統為分析藍本，有利于學生形成系統思維，能從整體和細節兩個維度對數字電路進行深度理解，更能指導課程實踐。再次，完整的系統分析方法有利于課程知識點的銜接，數字電路不是單獨的電路，實際應用中經常與模擬電路構成完整的整體系統，數字電路也往往是微機系統、接口電路的重要組成。最后，此種模式下的教學，可以充分利用現代化信息技術，實現學生教學資源獲取便利、師生在線互動可行有效、模擬仿真實驗平臺器件真實呈現系統創新設計的效果。經實踐證明，該模式能提高學生學習積極性和動手能力，對學生整體系統思維的鍛煉也起到很好的作用。
課程體系重構的教學模式對其他課程同樣具有輻射作用，如數據結構與算法課程，也可以用一個較為復雜的軟件系統實例，通過分析其處理信息涉及的各類不同結構，進而分析各種不同邏輯結構的特點和相應存儲結構的特點，也能達到激發學生興趣、幫助學生建立課程知識體系架構的作用。
