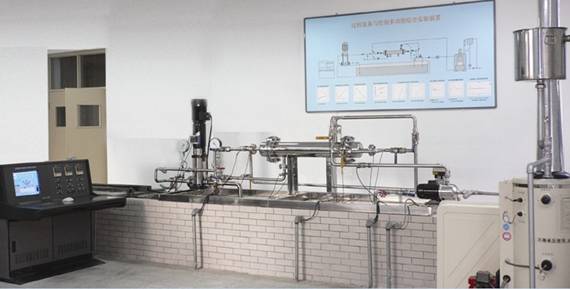

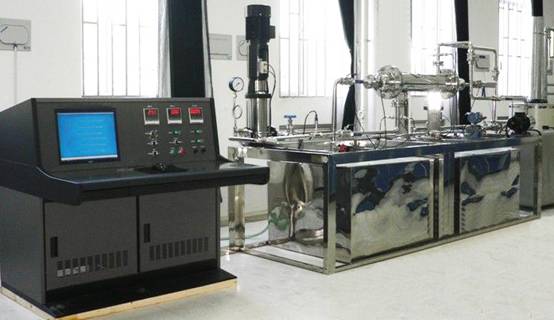

YUY-RT01過程設備與控制多功能綜合實驗臺
一、產品描述
過程設備與控制多功能綜合實驗臺是一套實用性很強的實驗裝置，它不僅能夠滿足本科生教學實驗的要求，還能為換熱器的結構設計、性能檢測、微機自動控制等多方面的科研工作提供硬件及軟件平臺。
二、實驗項目
1、離心泵性能測定實驗；
2、離心泵汽蝕性能測定實驗；
3、調節閥流量特性測定實驗 ；
4、換熱器換熱性能實驗；
5、流體傳熱膜系數測定實驗；
6、單回路壓力控制實驗；
7、單回路流量控制實驗；
8、換熱器串級溫度控制實驗。
三、裝置配置
過程設備與控制多功能綜合實驗臺由動力系統（電機和多級泵）、換熱系統、加熱系統、數據采集系統、測試系統以及控制系統等組成。
一套實用性很強的實驗裝置，它不僅能夠滿足本科生教學實驗的要求，還能為換熱器的結構設計、性能檢測、微機自動控制等多方面的科研工作提供硬件及軟件平臺。
實驗臺在硬件和軟件方面涉及到了變頻控制技術；壓力、流量、溫度、轉速及轉矩的測試技術；微機數據采集技術和過程控制技術；以及微機通訊技術等，是比較典型的集過程、設備及控制于一體的多學科交叉實驗裝置。
過程設備與控制多功能綜合實驗臺由動力系統（電機和多級泵）、換熱系統、加熱系統、數據采集系統、測試系統以及控制系統等組成。是一套實用性很強的實驗裝置，它不僅能夠滿足本科生教學實驗的要求，還能為換熱器的結構設計、性能檢測、微機自動控制等多方面的科研工作提供硬件及軟件平臺。實驗臺在硬件和軟件方面涉及到了變頻控制技術；壓力、流量、溫度、轉速及轉矩的測試技術；微機數據采集技術和過程控制技術；以及微機通訊技術等，是比較典型的集過程、設備及控制于一體的多學科交叉實驗裝置。實驗裝置的特點如下:
1.實驗裝置獲國家實用新型專利、具有自主知識產權、在國內已有多家應用并獲教育部高等學校過程裝備與控制工程專業教學指導分委員會認可；
2.實驗裝置可對學生進行計算機數字直接控制（DDC）編程等開放實驗；
3.實驗裝置不僅能夠滿足本科生教學實驗的要求，還能為換熱器的結構設計、性能檢測、微機自動控制等多方面的科研工作提供硬件及軟件平臺；
4.實驗裝置免費質保三年，負責終身維護和軟件升級。
實驗項目
（1）離心泵性能測定實驗
（2）離心泵汽蝕性能測定實驗
（3）調節閥流量特性測定實驗
（4）換熱器換熱性能實驗
（5）流體傳熱膜系數測定實驗
（6）換熱器管程和殼程壓力降測定實驗
（7）換熱器殼體熱應力測定實驗
（8）單回路壓力控制實驗
（9）單回路流量控制實驗
（10）換熱器串級溫度控制實驗
2．過程設備與控制多功能綜合實驗臺的特點
（1）實驗功能多、綜合性能強
本實驗臺有機地結合了傳統的化機實驗（如離心泵性能測定實驗、應力測定實驗）、工藝性能實驗（如換熱實驗、流體傳熱膜系數測定實驗、壓力降測試實驗）和各種參數控制實驗（如壓力、溫度、流量控制等），真正做到了一機多用。另外，實驗臺組件均為工業上應用的實際設備，學生通過實驗不僅能夠獲得相應的實驗結果，還能夠對實驗裝置上的工業用泵、換熱器、閥門、各類傳感器及其它檢測與控制儀表得到感性認識。
（2）實驗方案多、學生參與性強
實驗裝置上的管路閥門布置完善，各類檢測傳感器設置周全，因此學生可以自己選擇或設計實驗方案，大大提高了學生參與性和實驗內容的多樣性。
（3）可拆換組件多，與科研的互動性強
實驗臺上的泵、換熱器、閥門及各種控制、檢測元件可以自由拆換，因此，在實驗臺上可以進行多項科研工作。研究結果反過來又可以用于本科教學。
（4）對學生開放實驗，進行計算機數字直接控制（DDC）編程和實驗。
3．檢測參數
|
序號 |
檢測參數 |
精度 |
數量 |
|
1 |
壓力 |
0.5% |
6 |
|
2 |
溫度 |
0.5% |
5 |
|
3 |
差壓 |
0.5% |
1 |
|
4 |
流量 |
0.5% |
2 |
4．實驗臺主要配置
|
序號 |
設備名稱 |
技術指標 |
數量 |
|
1 |
不銹鋼立式多級離心泵 |
H=81m、Q=4m3/h、N=2.2KW |
1臺 |
|
2 |
不銹鋼臥式熱水多級離心泵 |
H=21m、Q= 2m3/h、N=0.55KW |
2臺 |
|
3 |
全自動燃油熱水鍋爐： |
N=58KW、Q=850Kg/h、燃料：柴油 |
1臺 |
|
4 |
不銹鋼固定管板換熱器 |
1.0m2 |
1臺 |
|
5 |
電動調節閥 |
DN25，PN16 |
1臺 |
|
6 |
交流變頻調速器 |
2.2KW |
1臺 |
|
7 |
智能工業調節儀表（日本） |
RS90 |
3臺 |
|
8 |
壓力傳感器 |
0—2MPa—G |
5臺 |
|
9 |
壓力傳感器 |
0—200KPa—A |
1臺 |
|
10 |
溫度傳感器 |
0—100℃ |
4臺 |
|
11 |
流量傳感器 |
0—10m3/h，6.3MPa |
2臺 |
|
12 |
差壓變送器 |
0—150KPa |
1臺 |
|
13 |
轉矩傳感器 |
0—10Nm |
1臺 |
|
14 |
信號調理模塊 |
與傳感器配套 |
12臺 |
|
15 |
數據采集系統 |
12位AD，16CH，10µs |
1套 |
|
16 |
工控機、17"液晶顯示器 |
酷睿雙核E5300,2G,320G,17″液晶 |
1套 |
|
17 |
電氣控制系統 |
配套控制 |
1套 |
|
18 |
靜態電阻應變儀 |
20點 |
1套 |
|
19 |
不銹鋼高位水箱 |
|
1個 |
|
20 |
不銹鋼管路 |
|
1套 |
|
21 |
實驗軟件（10個實驗） |
|
1套 |
|
22 |
實驗指導書 |
V3.0 |
1份 |
|
23 |
配套課程《過程設備設計》教學與實驗軟件 |
獲得國家精品課程《過程設備設計》最新課件（光盤版） |
1套 |
|
24 |
實驗裝置仿真軟件 |
|
1套 |

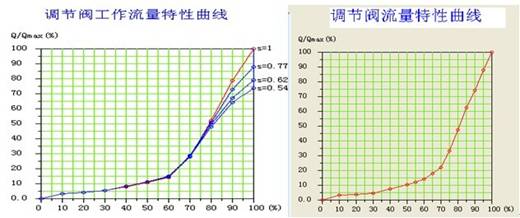

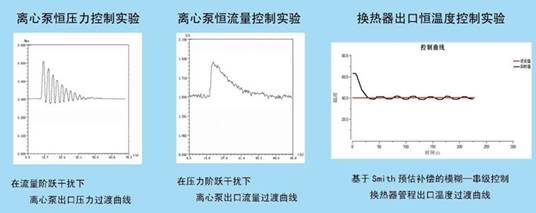

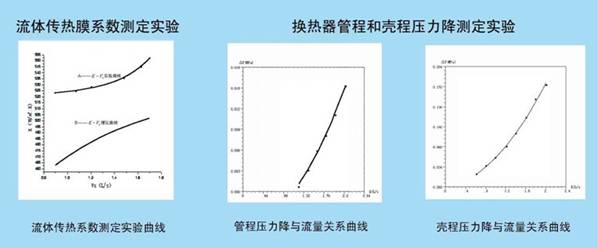

5．過程設備與控制多功能綜合實驗臺實驗曲線
