YUY-3PLC三菱西門子.歐姆龍可編程控制器PLC實驗箱

一、產品概述
用于學習與實訓。由PLC核心單元、開關量輸入單元、繼電器型開關量輸出單元、系列模擬負載、基于三維技術的虛擬負載及接口單元等組成。該裝置體積小、功能強、價格低、攜帶方便。
二、產品特點
（1）可編程控制器實驗箱是我公司根據當前教學需要新開發出的實驗箱。該實驗箱將實驗模塊集中在一塊板上，實驗模塊比以往的實驗臺設計更加緊湊、合理，實驗項目也更加豐富。
（2）該實驗系統的實驗項目由基本的指令實驗，基本常用電路實驗、模塊綜合實驗三部分組成。在實驗項目設計開發中充分征求和考慮到用戶的意見和要求，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。
（3）在實驗箱的設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以及以后實驗系統的升級。

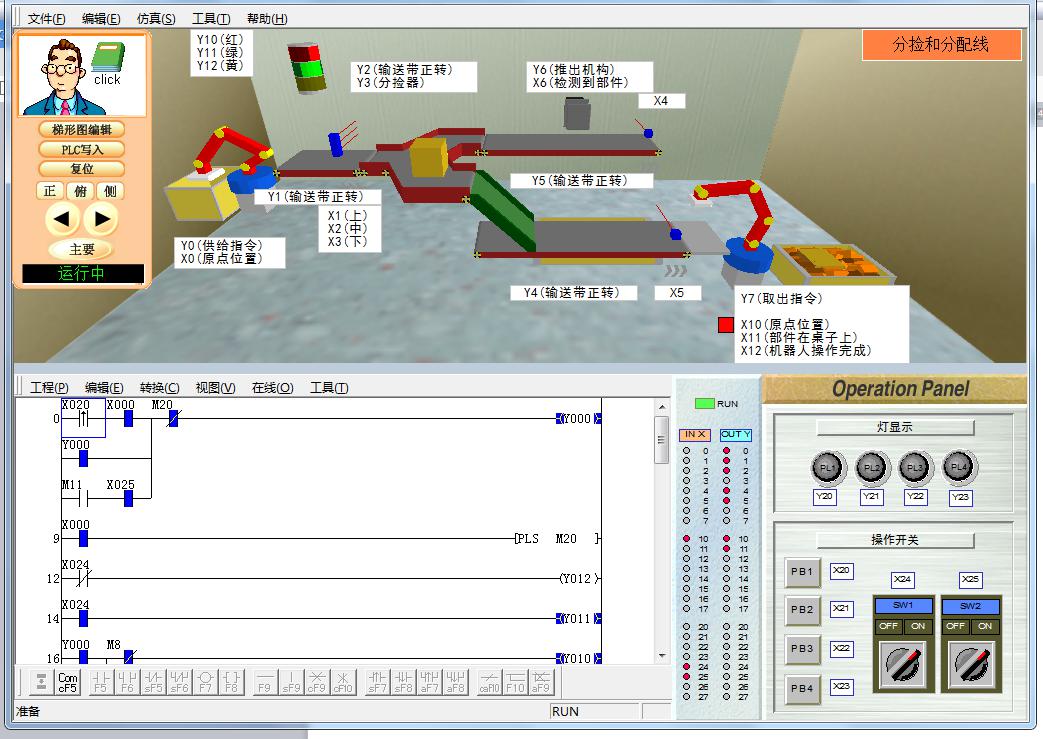

（4）仿真軟件

（5）組態監控軟件



三、技術性能
1、輸入電源：AC:220V50HZ
2、工作環境溫度：-10-55℃相對濕度<85%(25℃)
3、主機采用西門子S7-200CPU224、CPU226；S7-1200CPU1212、CPU1214、CPU1215；S7-1500CPU1511；
三菱FX1N-24MR/MT、FX1N-40MR/MT、FX2N-48MR/MT、FX3U-48MR/MT等（價格另議）。
4、實驗箱提供8路邏輯開關、8路電平指示燈。
5、所有元件安裝在實驗箱上，能夠觀察到通道指示燈。
6、它集可編程邏輯控制器、編程軟件、MCGS工控組態軟件、模擬控制實驗板及實物等于一體。在本實驗箱上，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗。
四、實驗內容
可完成以下實驗項目：
1、基本指令練習
2、電鍍

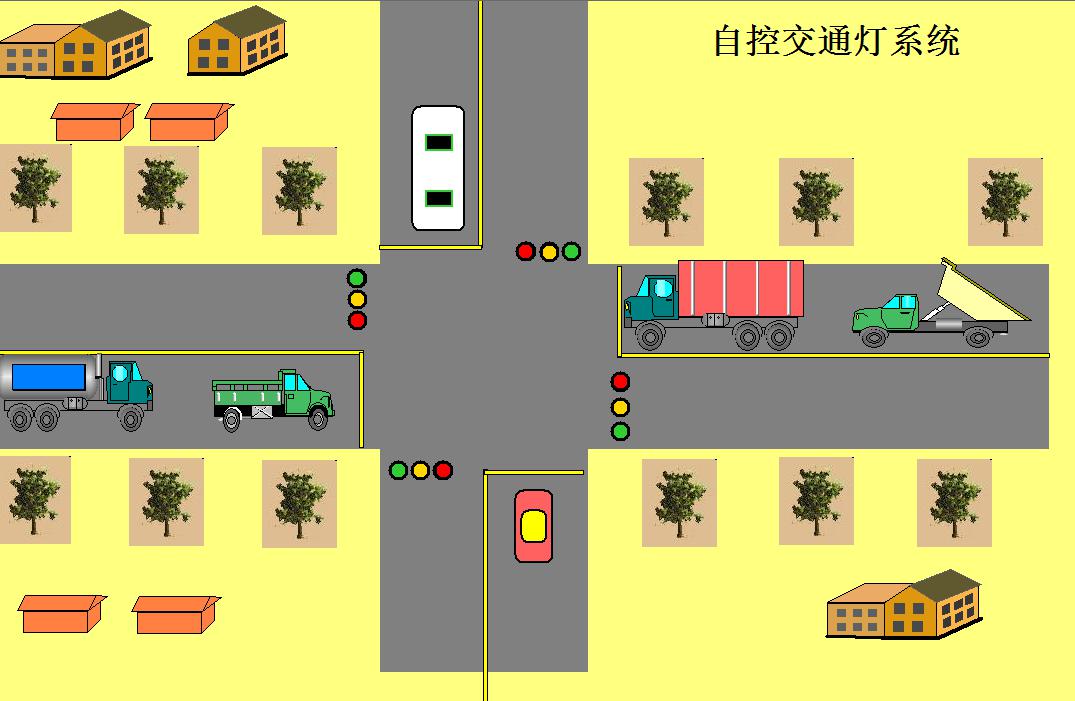

3、交通燈自動控制
4、液體混合裝置自動控制

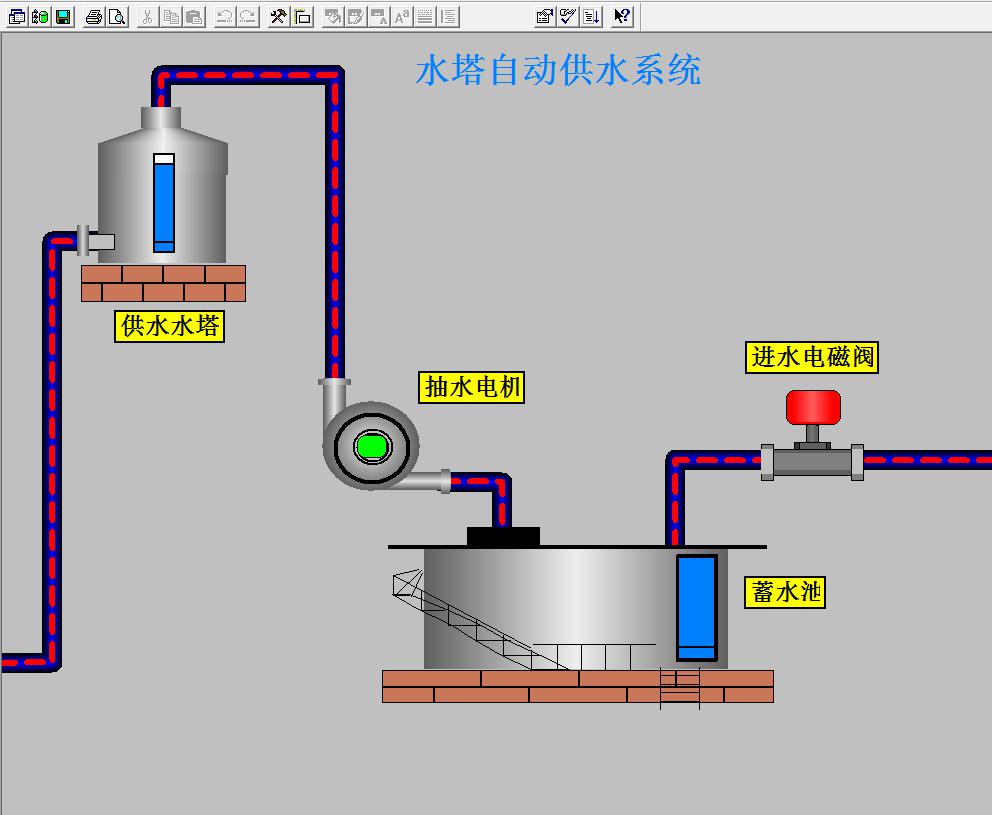

5、水塔水位控制
6、機械手
7、LED數碼管顯示
8、自動送料裝車系統
9、郵件分揀控制
10、四層電梯自動控制
11、自動洗衣機系統
12、電動機自動控制
13、自控成型機
14、搶答器
五、配置清單

序號	名稱	數量	單位	備注
1	實驗箱	1	個
2	實驗連接線	20	根	自鎖緊
3	實驗指導書	1	本	紙質
4	PLC編程下載線	1	根	USB-PPI
5	備用保險絲	5	個
6	220V電源線	1	根	品字
7	PLC編程軟件	1	套	西門子PLC軟件STEP7-MicroWINV4SP3
8	PLC示例實驗程序	1	套	提供基本指令練習、電鍍、交通燈自動控制、液體混合裝置自動控制、水塔水位控制、機械手、LED數碼管顯示、自動送料裝車系統、郵件分揀控制、四層電梯自動控制、自動洗衣機系統、電動機自動控制、自控成型機、搶答器等實驗示例程序
9	PLC仿真軟件	1	套	三菱，供學習用。
10	組態監控軟件	1	套	MCGS
11	基本指令練習實訓模塊	1	套	已裝在實驗箱內
12	電鍍實訓模塊	1	套	已裝在實驗箱內
13	液體混合裝置自動控制實訓模塊	1	套	已裝在實驗箱內
14	水塔水位控制實訓模塊	1	套	已裝在實驗箱內
15	機械手實訓模塊	1	套	已裝在實驗箱內
16	LED數碼管顯示	1	套	已裝在實驗箱內
17	自動送料裝車系統實訓模塊	1	套	已裝在實驗箱內
18	郵件分揀控制實訓模塊	1	套	已裝在實驗箱內
19	四層電梯自動控制實訓模塊	1	套	已裝在實驗箱內
20	自動洗衣機系統實訓模塊	1	套	已裝在實驗箱內
21	電動機自動控制實訓模塊	1	套	已裝在實驗箱內
22	自控成型機實訓模塊	1	套	已裝在實驗箱內
23	搶答器實訓模塊	1	套	已裝在實驗箱內
24	交通燈自動控制實訓模塊	1	套	已裝在實驗箱內

---
